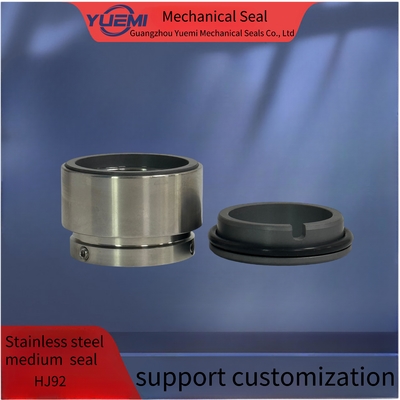

HJ92N مضخة عاصفة موجة من الفولاذ المقاوم للصدأ متوسطة

HJ92 الفولاذ المقاوم للصدأ الختم الميكانيكي المتوسط عدم التوازن

ختم واحد / غير متوازن / مستقل عن اتجاه الدوران / منتج مصون بالربيع / وفقًا لمعيار DIN 24960 *

تم تصميم الأختام الميكانيكية من سلسلة HJ92N للوسائط التي تحتوي على المواد الصلبة أو ذات اللزوجة العالية ، على سبيل المثال السكر والورق وصناعة مياه الصرف الصحي.لا يوجد وجود لصق أو انسداد مما يجعل التصميم صلب وموثوق به.

لا تحتاج إلى قفل مقعد ثابت متكامل ضمن نطاق الضغط المنخفض المسموح به.للتشغيل لفترة طويلة تحت الفراغ، من الضروري ترتيب التخفيف على الجانب الجوي.حركات المحور.5ملم

التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.

2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.

3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
