تفاصيل المنتج:
|
| وجوه الختم: | كربيد السيليكون، كربيد التونغستين | ظروف التشغيل: | مبلل او جاف |
|---|---|---|---|
| المواد: | الكربون والسيراميك والفولاذ المقاوم للصدأ | النوع: | واحد، مزدوج، تاندم |
| الحجم: | 20 مم ، 25 مم ، 30 مم ، 35 مم ، 40 مم | السرعة: | الختم الميكانيكي فائق السرعة |
| التطبيق: | المضخات الغاطسة، الخلاطات، المهويات | ||
| إبراز: | إكس جي إس إغلاق عمود المضخة الطرد المركزي,Flygt طمأة عمود مضخة الطرد المركزي,3082 غطاء ميكانيكي 16ملم,Flygt centrifugal pump shaft seal,3082 mechanical seal 16mm |
||
- نعم
طاولة التزاوج للنموذج من مضخات المياه
| نموذج مضخة Flygt | حجم العمود | الختم العلوي | الختم السفلي |
| 3085-091,3085-120,3085-170,3085-171,3085-181,3085-280,3082-290,3085-890 | 20ملم | FS-G-U20 | FS-G-L20 أو FS-H-L20 |
| 3101 | 28ملم | FS-B-U28 | FS-B-L28 |
| 3102 | 25ملم | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35ملم | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35ملم | FS-K-U35 | FS-M-L35 |
| 3126-181،3127 | 35ملم | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45ملم | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60ملم | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60ملم | FS-P-U60 | FS-P-L60 |
| 32303300-91,3300-181,3300-280,3300-9803305 | 90ملم | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90ملم | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20ملم | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60ملم | / | FS-Q-L60 |
| 4440,5530 | 35ملم | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45ملم | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60ملم | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90ملم | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| غرينكس مايور، ماستر، ماتادور، ميدي، مينيت، سلفادور | 25mm~24mm | FS-Z-U25 | FS-Z-L24 |
| غرينديكس ماكس | 45ملم | FS-O-U45 | FS-N-L45 |
| نماذج جاهزة 4 8 12&16 | 15ملم | FS-D-U15 | / |
| جاهز 24 | 20ملم | FS-A-U20 | FS-A-L20 |
| جاهز 90 | 28ملم | FS-I-U28 | FS-I-L28 |
| ستيتي 7 | 20ملم | FS-G-U20 | FS-G-L20 |
| 600 | 60ملم | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90-80ملم | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15ملم | FS-D-U15 | |
| 2024 | 20ملم | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15ملم | FS-D-U15 | / |
| 2060 | 20ملم | FS-G-U20 | FS-G-L20 |
| 2066 | 20ملم | FS-A-U20 | FS-A-L20 |
| 2070 | 22ملم | FS-E-U22 | FS-E-L22 |
| 2071 | 22ملم | FS-E-U22 | FS-E-L22 |
| 2075 | 20ملم | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28ملم | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35ملم | FS-K-U35 | FS-K-L35 |
| 2101 | 20ملم | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22ملم | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35ملم | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35ملم | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45mm~35mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45ملم | FS-O-U45 | FS-O-L45 |
| 2201-11HT أو MT | 45ملم | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45ملم | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60ملم | FS-P-U60 | FS-P-L60 |
| 2400 | 60ملم | FS-R-U60 | FS-R-L60 |
| 3041-281 | 20ملم | FS-G-U20 | FS-G-L20 |
| 3057 | 20ملم | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20ملم | FS-G-U20 | FS-G-L20 |
| 3065 | 20ملم | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20ملم | FS-G-U20 | FS-G-L20 |
| 3080 | 20ملم | FS-A-U20 | FS-A-L20 |
| 3082 | 22ملم | FS-E-U22 | FS-E-L22 |
رباعي إغلاق ميكانيكي متعددة المتاحة في مجموعة واسعة من الإيلاستومر لتمكين كل سائل صناعي تقريبا.يتم الاحتفاظ بجميع المكونات معًا بواسطة حلقة قفزة في تصميم بناء موحد ويمكن إصلاحها بسهولة في الموقع.
طائرات مضخة الختم الختم الميكانيكي

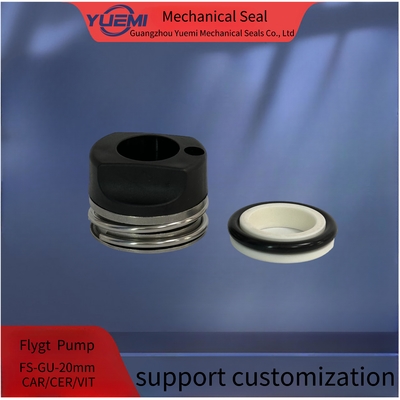

مهرّج مضخة Flygt الجديد 20MM 3085/2075/2066 مهرّج ميكانيكي للمضخة
|
الحد المسموح به في نهاية اللعب / العوامل العائمة
|
±0.1mm
|
|
الحجم
|
20ملم
|
|
العلامة التجارية
|
(ي أم)
|
|
الوجه
|
TC
|
|
مقعد
|
TC
|
|
الايلاستومير
|
فيتون
|
|
الربيع
|
SS304
|
|
قطع معدنية
|
SS304
|
| المعلم التقني | المواصفات |
|---|---|
| السرعة | حتى 3600 دورة في الدقيقة |
| التطبيق | مضخات |
| طول العمر | صلبة جداً |
| التثبيت | من السهل استبدال |
| نطاق الضغط | ما يصل إلى 10 بار |
| نطاق الحرارة | حتى 180 درجة مئوية |
| المواد | الفولاذ المقاوم للصدأ |
| الختم الثانوي | حلقة O |
| التوافق | يتناسب مع معظم مضخات الطيران |
| وجوه الفقمة | الكربون مقابل السيراميك |
التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.
2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.
3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
