تفاصيل المنتج:
|
| الخصائص: | متين للغاية، مقاوم للتآكل، سهل التركيب | وجوه الختم: | ح/تك |
|---|---|---|---|
| ظروف التشغيل: | وسائل الإعلام المسببة للتآكل | المواد: | ح/تك |
| النوع: | ربيع واحد | نطاق الحرارة: | تصل إلى 120 درجة مئوية |
| السرعة: | ما يصل إلى 10 م / ث | الحجم: | 120 ملم |
| نطاق الضغط: | ما يصل إلى 10 بار | الأختام الثانوية: | النتريل، EPDM، فيتون |
| التطبيق: | ختم المضخة | مدى السرعة: | حتى 3600 دورة في الدقيقة |
| ختم نوع الوجه: | ثابتة ودوارة | الشهادات: | ايزو |
| إبراز: | الختم الميكانيكي للطائرات الصناعية,120ملم طائرة طائرة ميكانيكية,3530 أغطية ميكانيكية صناعية,120mm Flygt Mechanical Seal,3530 industrial mechanical seals |
||
- نعم

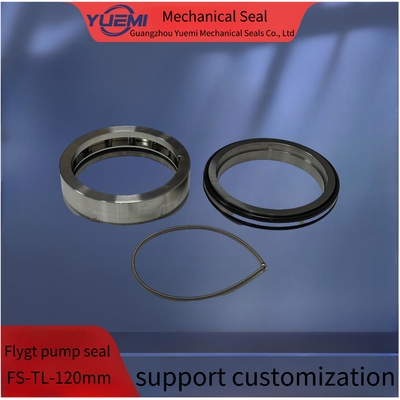

FS-TL-120 مناسب لمضخة Flygt نموذج 3230,3300-91,3300-181,3300-280.3300980,3305,3310,3311,3312,3350,3351، 3355،3356,3357,3500,3501,3530,3531,3600,36013602,7050,7051,7055,7060,7061,7076,75567080,7115,7570,7585.605.615.665.670.680,705,715,720,721,735,745,760,765770.775,820,840,841,860,880,881.900
طاولة التزاوج للنموذج من مضخات المياه
| نموذج مضخة Flygt | حجم العمود | الختم العلوي | الختم السفلي |
| 3085-091,3085-120,3085-170,3085-171,3085-181,3085-280,3082-290,3085-890 | 20ملم | FS-G-U20 | FS-G-L20 أو FS-H-L20 |
| 3101 | 28ملم | FS-B-U28 | FS-B-L28 |
| 3102 | 25ملم | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35ملم | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35ملم | FS-K-U35 | FS-M-L35 |
| 3126-181،3127 | 35ملم | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45ملم | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60ملم | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60ملم | FS-P-U60 | FS-P-L60 |
| 32303300-91,3300-181,3300-280,3300-9803305 | 90ملم | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90ملم | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20ملم | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60ملم | / | FS-Q-L60 |
| 4440,5530 | 35ملم | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45ملم | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60ملم | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90ملم | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| غرينكس مايور، ماستر، ماتادور، ميدي، مينيت، سلفادور | 25mm~24mm | FS-Z-U25 | FS-Z-L24 |
| غرينديكس ماكس | 45ملم | FS-O-U45 | FS-N-L45 |
| نماذج جاهزة 4 8 12&16 | 15ملم | FS-D-U15 | / |
| جاهز 24 | 20ملم | FS-A-U20 | FS-A-L20 |
| جاهز 90 | 28ملم | FS-I-U28 | FS-I-L28 |
| ستيتي 7 | 20ملم | FS-G-U20 | FS-G-L20 |
| 600 | 60ملم | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90-80ملم | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15ملم | FS-D-U15 | |
| 2024 | 20ملم | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15ملم | FS-D-U15 | / |
| 2060 | 20ملم | FS-G-U20 | FS-G-L20 |
| 2066 | 20ملم | FS-A-U20 | FS-A-L20 |
| 2070 | 22ملم | FS-E-U22 | FS-E-L22 |
| 2071 | 22ملم | FS-E-U22 | FS-E-L22 |
| 2075 | 20ملم | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28ملم | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35ملم | FS-K-U35 | FS-K-L35 |
| 2101 | 20ملم | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22ملم | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35ملم | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35ملم | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45mm~35mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45ملم | FS-O-U45 | FS-O-L45 |
| 2201-11HT أو MT | 45ملم | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45ملم | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60ملم | FS-P-U60 | FS-P-L60 |
| 2400 | 60ملم | FS-R-U60 | FS-R-L60 |
| 3041-281 | 20ملم | FS-G-U20 | FS-G-L20 |
| 3057 | 20ملم | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20ملم | FS-G-U20 | FS-G-L20 |
| 3065 | 20ملم | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20ملم | FS-G-U20 | FS-G-L20 |
| 3080 | 20ملم | FS-A-U20 | FS-A-L20 |
| 3082 | 22ملم | FS-E-U22 | FS-E-L22 |
| الحرارة | 30°C~180°C |
| الضغط | ≤1.2Mp a |
| السرعة | ≤10m/s |
| وجه الختم الدوار | TC |
| وجه الختم الثابت | TC |
| قطع المطاط | NBR/EPDM/Fkm |
| الأجزاء الأخرى | SUS304/SUS316 |
| المعلم التقني | المواصفات |
|---|---|
| السرعة | حتى 3600 دورة في الدقيقة |
| التطبيق | مضخات |
| طول العمر | صلبة جداً |
| التثبيت | من السهل استبدال |
| نطاق الضغط | ما يصل إلى 10 بار |
| نطاق الحرارة | حتى 180 درجة مئوية |
| المواد | الفولاذ المقاوم للصدأ |
| الختم الثانوي | حلقة O |
| التوافق | يتناسب مع معظم مضخات الطيران |
| وجوه الفقمة | الكربون مقابل السيراميك |
التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.
2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.
3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
