تفاصيل المنتج:
|
| العلامة: | YUEMI | بلد المنشأ: | قوانغتشو، الصين |
|---|---|---|---|
| العنصر:: | فتك | قطر رمح: | 45 ملم |
| الأجزاء المعدنية والينابيع: | ss304 ، ss316 | المواد: | CAR CER SSIC NBR |
| إبراز: | 45ملم إبارا الختم الميكاني,الختم الكهربائي الميكانيكي لإيبارا,وجه الختم الميكانيكي الغائم,Electric Ebara Mechanical Seal,Submersible mechanical seal face |
||
- نعم

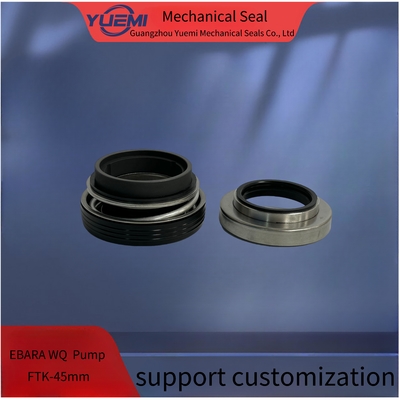

الختم المزدوج للضخ الغائم: Ebara المشتركة الختم الميكانيكي 560DA-45A FTK-45 هو من جودة عالية وسعر منخفض، يمكن أن تحل محل تماما الختم الأصلي
طاولة التزاوج للنموذج من مضخات المياه
| النموذج | d(mm) | د، | d2 | d3 | ds | d7 | 1 | 12 | 13 | 14 | 15 |
|
FTK16 FTK-20 FTK-25 FTK-40 |
16 20 25 40 |
18.2 | 41 | 41.5 | 23.0 | 33 | 26.5 | 7.5 | 10 | 9.0 | 5.0 |
| 21.2 | 45 | 43.8 | 27.0 | 38 | 29.0 | 7.0 | 10 | 12.0 | 5.0 | ||
| 26.4 | 52 | 51.0 | 30.5 | 47 | 34.5 | 7.0 | 13 | 14.5 | 8.5 | ||
| 41.2 | 75 | 75.0 | 50.5 | 65 | 48.6 | 12.0 | 21 | 15.6 | 13.0 |
المعلمات التقنية
| الحرارة | -30°C~+150°C |
| الضغط | ≤0.3Mp a |
| السرعة | ≤4500r/min |
|
متوسطة |
مياه نظيفة، مياه بحر، مضاد للتجمد لمحركات الغاز |
المواد
| حلقة دوارة | السيراميك/SiC |
| حلقة ثابتة | الكربون البلاستيكي / الكربون / SiC |
| الربيع | SUS304/SUS316 |
| مقعد ثابت | SUS304/SUS316 |
| ختم ثانوي | NBR/EPDM/HNBR/Fkm |
| حامل حلقة دوارة | SUS304/SUS316 |
التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.
2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.
3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
