تفاصيل المنتج:
|
| العلامة: | YUEMI | قطر رمح: | 58U/59U |
|---|---|---|---|
| الختم الثانوي: | FKM سيك سيك | الحرارة: | الختم الميكانيكي عالي الحرارة |
| إبراز: | SIC جون رافعة ميك مهر,FKM جون رافعة ميك مهر,FKM جون جران 58U,FKM john crane mech seal,FKM john crane 58u |
||
| d1 | d3 | d4 | d6 | d7 | d8 | d11 | د 12 | ألف جنيه | 13 | I5 | I6 | 17 | 1 9 | f |
| 14 | 24 | 26 | 21 | 25 | 2 | 18.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 16 | 26 | 28 | 23 | 27 | 2 | 20.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 18 | 32 | 34 | 27 | 33 | 3 | 24.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 20 | 34 | 36 | 29 | 35 | 3 | 26.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 22 | 36 | 38 | 31 | 37 | 3 | 28.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 24 | 38 | 40 | 33 | 39 | 3 | 30.5 | 4.0 | 40.0 | 26.7 | 2 | 5 | 9.0 | 13.3 | 5.0 |
| 25 | 39 | 41 | 34 | 40 | 3 | 31.5 | 4.0 | 40.0 | 27.0 | 2 | 5 | 9.0 | 13.0 | 5.0 |
| 28 | 42 | 44 | 37 | 43 | 3 | 34.5 | 4.0 | 42.5 | 30.0 | 2 | 5 | 9.0 | 12.5 | 7.5 |
| 30 | 44 | 46 | 39 | 45 | 3 | 36.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 32 | 46 | 48 | 42 | 48 | 3 | 38.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 33 | 47 | 49 | 42 | 48 | 3 | 39.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 36 | 49 | 51 | 44 | 50 | 3 | 41.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 38 | 54 | 58 | 49 | 56 | 4 | 45.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 40 | 56 | 60 | 51 | 58 | 4 | 47.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 43 | 59 | 63 | 54 | 61 | 4 | 50.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 45 | 61 | 65 | 56 | 63 | 4 | 52.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 48 | 64 | 68 | 59 | 66 | 4 | 55.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 5.5 |
| 50 | 66 | 70 | 62 | 70 | 4 | 57.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 6.5 |
| 53 | 69 | 73 | 65 | 73 | 4 | 60.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 55 | 71 | 75 | 67 | 75 | 4 | 62.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 58 | 78 | 83 | 70 | 78 | 4 | 67.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 60 | 80 | 85 | 72 | 80 | 4 | 69.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 63 | 83 | 88 | 75 | 83 | 4 | 72.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 65 | 85 | 90 | 77 | 85 | 4 | 74.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 68 | 88 | 93 | 81 | 90 | 4 | 77.5 | 5.5 | 52.5 | 39.0 | 2.5 | 7 | 9.0 | 13.5 | 7.5 |
| 70 | 90 | 95 | 83 | 92 | 4 | 79.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.5 |
| 75 | 95 | 104 | 88 | 97 | 4 | 83.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.8 |
| 80 | 104 | 109 | 95 | 105 | 4 | 89.5 | 5.5 | 60.0 | 45.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 85 | 109 | 114 | 100 | 110 | 4 | 94.5 | 55 | 60.0 | 450 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 90 | 114 | 119 | 105 | 115 | 4 | 99.5 | .5.5 | 65.0 | .50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 95 | 119 | 124 | 110 | 120 | 4 | 104.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 100 | 124 | 129 | 115 | 125 | 4 | 109.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
وصف المنتج
وصف الهيكل:

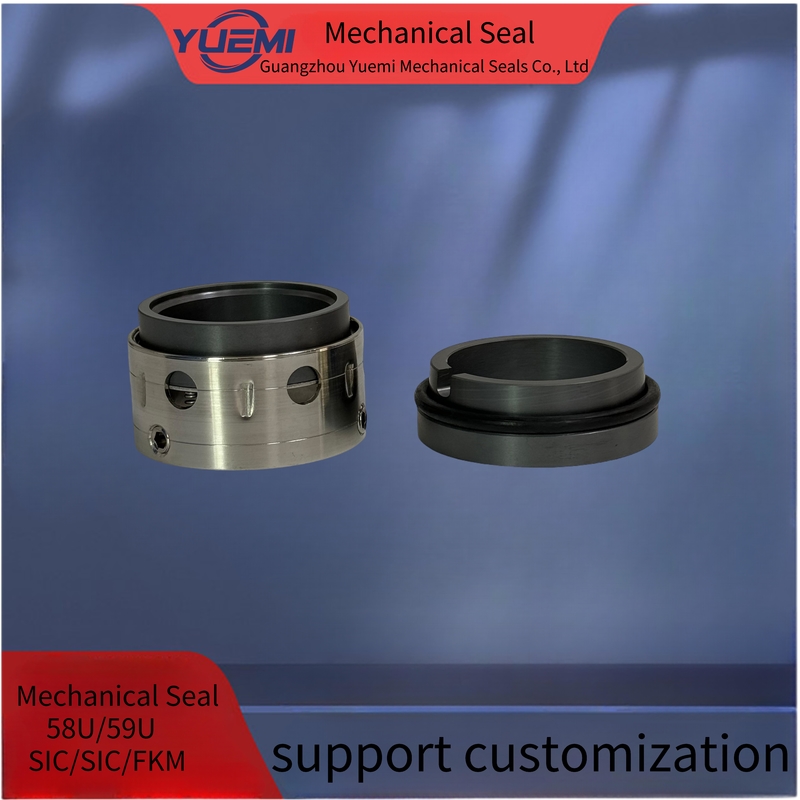

معادلة لـ Johncrane 58U
تصميم الرباع المتعدد، الختم غير متوازن
التطبيق:
- البيئات التآكلية
- مضخات كيميائية
-المفاصل البخارية
مضخات معالجة الغذاء
مضخات العمليات في المصافي
- مضخات المياه الباردة والساخنة
- أغطية للمحركات والمخلطات
-درجات حرارة فوق 400 درجة فهرنهايت
- التطبيقات المشوية
-الظروف الجوية
ضاغطات توربين عالية السرعة
- توربينات الماء
المعلمات التقنية
| الحرارة | -30°C~+200°C |
| الضغط | ≤2Mp a |
| السرعة | ≤10m/s |
| متوسطة | الماء |
المواد
| حلقة دوارة |
SiC/VIT |
| حلقة ثابتة |
SiC/VIT |
| الربيع | SUS304/SUS316 |
| مقعد ثابت | SUS304/SUS316 |
| ختم ثانوي |
Fkm/EPDM |
| حامل حلقة دوارة | SUS304/SUS316 |
التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.
2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.
3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
