تفاصيل المنتج:
|
| استخدام: | مضخة، ضاغط | الختم الثانوي: | بتيف كار سي |
|---|---|---|---|
| قياسي أو غير قياسي: | الختم القياسي | المواصفات: | كشرط |
| إبراز: | مضخة المياه الفلوروبلاستيكية الختم الميكانيكي,WB2 مضخة المياه الختم الميكانيكي,أغطية PTFE,WB2 Water Pump Mechanical Seal,PTFE pusher seals |
||
- نعم
| D1 ((ملم) | الحجم | D3 | D7 | D6 | L4 | L1 | L12 |
| 25 | 0250 | 60 | 60 | 47 | 27 | 42 | 45 |
| 30 | 0300 | 67 | 67 | 53 | 27 | 42 | 45 |
| 32 | 0320 | 69 | 64 | 50.7 | 27 | 42 | 45 |
| 35 | 0350 | 72 | 70 | 57 | 27 | 42 | 45 |
| 40 | 0400 | 78 | 76 | 62 | 26 | 42 | 45 |
| 45 | 0450 | 84 | 82 | 67 | 27 | 44 | 46 |
| 50 | 0500 | 88 | 86 | 72 | 27 | 46 | 46 |
| 55 | 0550 | 95 | 90 | 77 | 27 | 46 | 46 |
| 60 | 0600 | 100 | 95 | 82 | 27 | 46 | 46 |
| 65 | 0650 | 105 | 100 | 87 | 27 | 46 | 46 |
| ظروف التشغيل: | |
| الحرارة: | -20oCإلى + 120oC |
| الضغط: | ≤0.5MPa |
| السرعة: | ≤10m/s |
| المواد: | |
| حلقة ثابتة: | Q2، V2 |
| حلقة دوارة: | تيفلو، Q2 |
| الختم الثانوي | تيفلو |
| رباطات وأجزاء معدنية: | F,G |
| التطبيقات: | حمض الكبريتيك، حمض الهيدروكربون، حمض الفوسفور، حمض الخل، وحمض النيتريك بدرجات مختلفة، الخ |

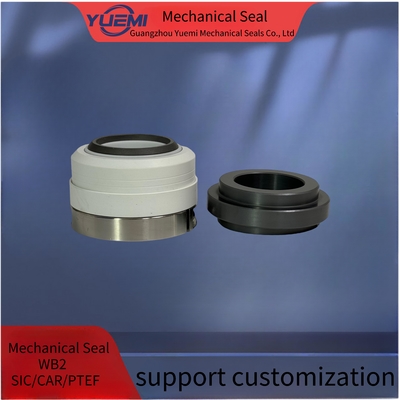

سدادات PTFE 10t جون كران سدادة ميكانيكية لمضخة المياه الكهربائية الصغيرة
يومي دبليو بي 2 هو نفس جون رافعة 10tmechanica البحر
التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.
2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.
3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
