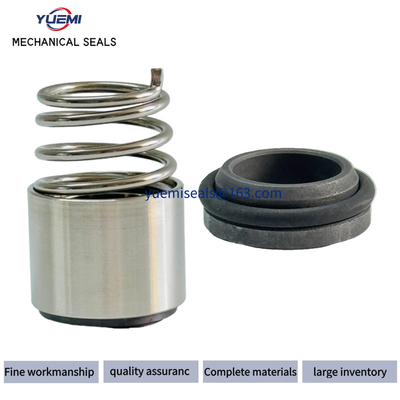

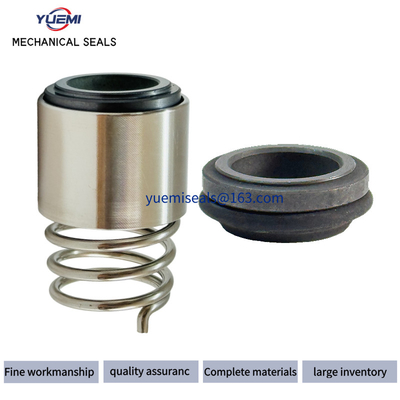

OEM Xy lem Lo wara الختم الميكانيكي 16-X لمضخة الماء SV مضخة

لوارا-16-إكس الختم الميكانيكي للوارا مضخة SV
غطاء العمود
1. يومي LWR-16 هو نفسه ل sv- و sv- سلسلة
مضخات owara
2.أختامنا يمكن أن تحل محل الأختام الأصلية
3التطبيق: يتم استخدام الأختام بشكل أساسي في المياه النظيفة، مياه الصرف الصحي، الزيت والسوائل المآكلة المعتدلة الأخرى، الخ

المعلمات التقنية

المواد

التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة

ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحد جديد.

التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.

2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.

3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى ثقب "G" في الموقف العلوي

ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.

ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
