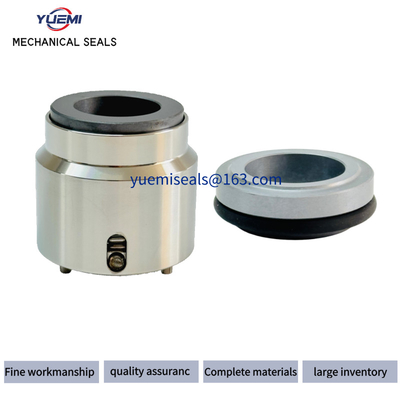

الموازنة SV Xylem ITT Lowara الختم الميكانيكي الضغط العالي LOWARA-22-X

النوع A 22MM أغلفة ميكانيكية لـ Lo-wara-22-X لمضخات Lo-wara SV
1. يومي LWB-22 متطابقة مع AES N-POLXB، فولكان النوع 822 ، لوارا 0022 323 00، لوارا 0022 323 02 ، وهي مناسبة لضخات فلايجت PX33 فلايجت PX46 فلايجت PX66 ، جولدز GSV
2.أختامنا يمكن أن تحل محل الأختام الأصلية
3التطبيق: يتم استخدام الأختام في المقام الأول في النظافة
المياه، مياه الصرف الصحي، الزيت والسوائل الأخرى المتآكلة بشكل معتدل، الخ.

المعلمات التقنية

المواد

التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة

ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحد جديد.

التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.

2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.

3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى ثقب "G" في الموقف العلوي

ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.

ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
