تفاصيل المنتج:
|

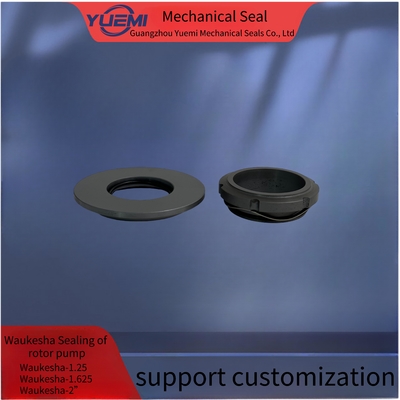

| مضخة: | مضخة واوكيشا | قطر رمح: | واوكيشا-1.25/1.625/2 |
|---|---|---|---|
| ضغط:: | الأختام الميكانيكية ذات الضغط العالي | درجة الحرارة:: | ميكانيكا درجة الحرارة |
| أداء:: | ضغط مرتفع | ||
| إبراز: | الختم الميكانيكي من نهاية واحدة,سجل ميكانيكي للضخة الدوارة,Rotary Pump Mechanical Seal |
||
- نعم
المعلمات التقنية
| الحرارة | -30°C~+200°C |
| الضغط | ≤1.2Mp a |
| السرعة | ≤10m/s |
| متوسطة | مياه الصرف الصحي |
المواد
| الوجه |
SiC/TC |
| مقعد |
SiC/TC |
| الربيع | SUS304/SUS316 |
| مقعد ثابت | SUS304/SUS316 |
| ختم ثانوي |
فيتون |
| حامل حلقة دوارة | SUS304/SUS316 |
استبدال الأختام الميكانيكية لمضخات "واكيشا يونيفرسال 1"
نموذج المضخة:
أجزاء عالمية نموذج 614,15,18,24
نماذج القطع العالمية 30.33.34
قطع الغيار العالمية نموذج 40
أجزاء عالمية نموذج 6064,130,133.134
أجزاء عالمية 220،223,224.
أجزاء عالمية نموذج 320323.324
الختم الميكانيكي لشركة ووكيشا
نموذج المضخة:
(واكيشا) للجزءات العالمية، الطراز 614,15,18,24
(واكيشا) للجزءات العالمية طرازات 3033,34
ووكيشا العالمي قطع الغيار 40
(واكيشا) للجزء العالمي من طراز 4560,64,130
(واكيشا) للجزء العالمي من طراز 4560,64,130.134
(واكيشا) للجزءات العالمية184.220.224 ووكيشا أجزاء عالمية نموذج 210213.224
320,323,324
2.أختامنا يمكن أن تحل محل الأختام الأصلية
3التطبيق: يتم استخدام الأختام في المقام الأول في نظيفة
المياه، مياه الصرف الصحي، الزيت والسوائل الأخرى المتآكلة بشكل معتدل، الخ.
4المعيار:المنتجات تتوافق مع
معايير Din24960,1S03069,en12576,AP1682
5.0EM والمنتجات المخصصة هي موضع ترحيب
6سعر المصنع، جودة عالية، تسليم سريع وأفضل
(سيفيس)
التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.
2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.
3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
نود أن نعمل بصدق مع العملاء لتزويد المنتجات عالية الجودة والخبرة ونحن نعتقد في إقامة علاقة تعاونية طويلة الأمد التي هي مفتاح النجاح
