تفاصيل المنتج:
|
| الهيكل: | الربيع المخروطي | قطر رمح: | 10 ملم-40 ملم |
|---|---|---|---|
| إستبدال: | اكتب استبدال سلسلة Bt-Fn | دعم: | مصنعي المعدات الأولية |
| إبراز: | الختم الميكانيكي لسلسلة 40 ملم,الختم الميكانيكي للخاتم,الختم الميكانيكي,O-ring seal mechanical seal,BT-AR mechanical seal |
||
- نعم
الأختام جاهزة للتسليم السريع
يوفر نوعية ممتازة بسعر تنافسي

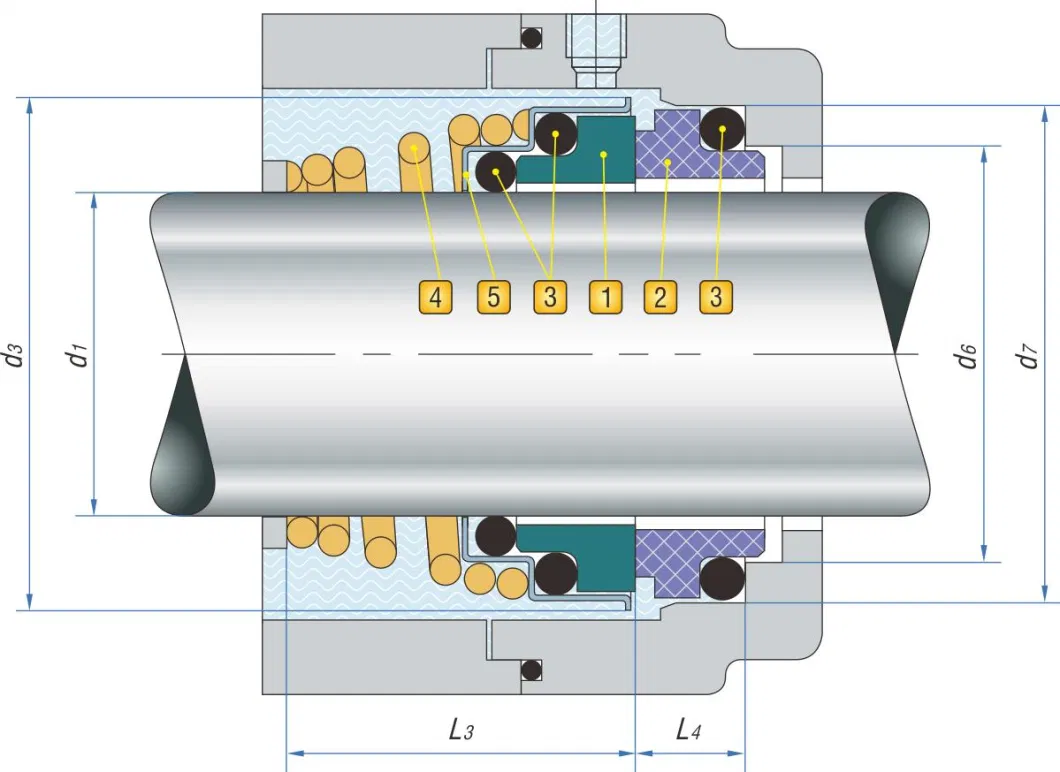

طاولة التزاوج للنموذج من مضخات المياه
| النموذج | d1 ((ملم) | د، | ب | 11 | 13 |
|
155-10 155-11 155-12 155-13 155-14 155-15 155-16 155-17 155-18 155-19 155-20 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·الربيع والأجزاء الأخرى ((SUS304/SUS316)
| النموذج | d1 ((ملم) | d3 | د: | 11 | ب |
|
155-22 155-23 155-24 155-25 155-28 155-29 155-30 155-32 155-33 155-35 155-38 155-40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |
الختم الميكانيكي من نوع YM155 مع الربيع المخروطية وبناء O-ring pusher، الأجزاء المعدنية التي تنتجها Stamping.السعر التنافسي ومجموعة واسعة من التطبيقات جعلت من YM155.
المعلمات التقنية
| الحرارة | -30°C~+200°C |
| الضغط | ≤1.2Mp a |
| السرعة | ≤10m/s |
| متوسطة | مياه الصرف الصحي |
المواد
| حلقة دوارة | SIC CAR |
| حلقة ثابتة |
SIC CAR |
| الربيع | SUS304/SUS316 |
| مقعد ثابت | SUS304/SUS316 |
| ختم ثانوي |
Fkm/EPDM |
| حامل حلقة دوارة | SUS304/SUS316 |
التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.
2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.
3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
