تفاصيل المنتج:
|
| مضخة: | مضخة هيتاشي | استخدام: | ختم غير متوازن |
|---|---|---|---|
| قطر رمح: | 10 ملم -70 ملم | الختم الثانوي: | فيتون سيك سيك |
| قياسي أو غير قياسي: | المعيار | النوع: | ربيع واحد |
| إبراز: | قطع غيار الدراجات النارية مضخة المياه الختم الميكانيكي,مضخة موزع مضخة المياه الختم الميكانيكي,560A-10mm-70mm مضخة المياه الختم الميكانيكي,Pump Diffuser Water pump mechanical seal,560A-10mm-70mm Water pump mechanical seal |
||

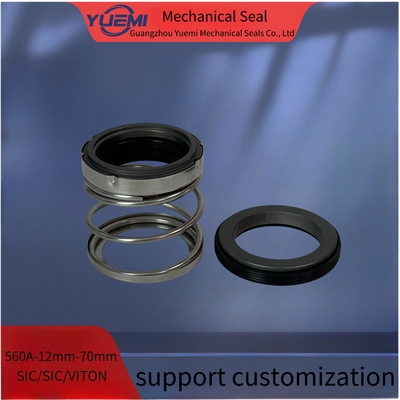

ييم560A هو نوع شعبية جدا واحد الربيع الختم الميكانيكي، والتي تستخدم على نطاق واسع في مختلف المضخات.
يمكن أن يحل محل MTU FP/T3S، Burgamann EA560، ستيرلينج PNL، جون كرين مهر، Flowserve مهر وغيرها من الأختام
طاولة التزاوج للنموذج من مضخات المياه
| النموذج | d1 ((ملم) | d3 | d6 | d7 | 11 | 13 |
| 560A-10 | 10 | 23.5 | 16 | 24 | 25 | 7 |
| 560A-11 | 11 | 23.5 | 16 | 24 | 25 | 7 |
| 560A-12 | 12 | 26 | 17 | 26 | 25 | 7 |
| 560A-14 | 14 | 28 | 21 | 28 | 25.5 | 7 |
| 560A-15 | 15 | 30 | 21 | 28 | 29.5 | 7 |
| 560A-16 | 16 | 32 | 22 | 28/32 | 33.5 | 10 |
| 560A-18 | 18 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560A-19 | 19 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560A-20 | 20 | 35.5 | 27 | 38 | 38 | 10 |
| 560A-22 | 22 | 37.5 | 29 | 38/40 | 40.3 | 10 |
| 560A-25 | 25 | 42 | 32 | 44 | 39.3 | 10 |
| 560A-28 | 28 | 47 | 34 | 46 | 40 | 10.0 |
| 560A-30S | 30 | 46 | 35 | 45 | 38.2 | 7.5 |
| 560A-30L | 30 | 48 | 38 | 50 | 40 | 10.0 |
| 560A-32 | 32 | 50 | 40 | 54 | 40 | 10 |
| 560A-35 | 35 | 54.5 | 44 | 58 | 42 | 10 |
| 560A-38 | 38 | 58.5 | 46 | 60 | 42.6 | 10 |
| 560A-40 | 40 | 62.5 | 48 | 64 | 42.6 | 10 |
| 560A-45 | 45 | 66.5 | 52 | 66 | 45 | 10 |
| 560A-50 | 50 | 72.5 | 58 | 72 | 54.6 | 11.5 |
| 560A-55S | 55 | 72 | 60 | 75 | 59.4 | 12 |
| 560A-55L | 55 | 76 | 60 | 78 | 59.8 | 12 |
| 560A-60 | 60 | 80 | 65 | 80 | 63 | 12 |
| 560A-65 | 65 | 85 | 70 | 85 | 64 | 13 |
| 560A-70 | 70 | 92 | 75 | 92 | 60 | 11 |
المعلمات التقنية
| الحرارة | -30°C~+200°C |
| الضغط | ≤1.2Mp a |
| السرعة | ≤10m/s |
| متوسطة | مياه الصرف الصحي |
المواد
| حلقة دوارة | SIC CAR |
| حلقة ثابتة |
SIC CAR |
| الربيع | SUS304/SUS316 |
| مقعد ثابت | SUS304/SUS316 |
| ختم ثانوي |
Fkm/EPDM |
| حامل حلقة دوارة | SUS304/SUS316 |
التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.
2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.
3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
