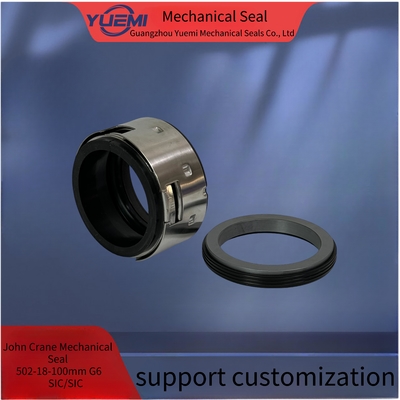

جون كرين مضخة المياه الكربيد السيليكونية الختم 502-14-100mm G60 حلقة ثابتة ضغط مرتفع

الوسائط: الماء، الزيت و ضعيف
الوسائط المآكلة
درجة الحرارة: -20°C إلى 120°C
الضغط: ≤2.5MPa
السرعة:s15m/s
المواد
الحلقة الثابتة: السيراميك/Sic/TC

الحلقة الدوارة: الكربون/Sic/TC

الختم الثانوي:NBR/EPDM/Fkm

الرباط والجزء المعدني: الفولاذ المقاوم للصدأ

الختم الميكانيكي النوع YM502 هو واحد من أفضل أداء الختم النفخة، وهو مثالي للاستخدام في مضخات المياه الساخنة، المضخات الصناعية والصناعة الكيميائية البترولية

مع تصميم نفخات إيلاستومر مغلقة بالكامل

غير حساسة للعب الشعاع والإنهاء

يجب أن لا تلتف Bellows بسبب القيادة ثنائية الاتجاه وقوية

أغلاق واحد و ربيع واحد

تتوافق مع معيار DIN24960

التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة

ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.

التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.

2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.

3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي

ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.

ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
