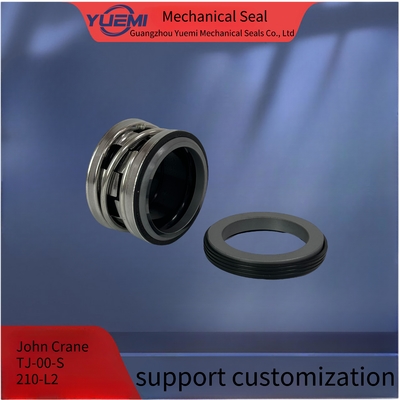

تفاصيل المنتج:
|
| البند: | 210-L1 | السرعة: | الختم الميكانيكي فائق السرعة |
|---|---|---|---|
| قطر رمح: | 12mm~100mm | SKU: | تي جيه-00-اس |
| إبراز: | هندسة الأختام الميكانيكية,الهندسة الميكانيكية للخيوط من كاربيد السيليكون,سد الكربيد السيليكوني ODM,Silicon Carbide mechanical seal engineering,ODM silicon carbide seal |
||
- نعم
| النموذج | d1 ((ملم) | d3 | d7 | 11 | 12 | 13 | 14 |
| 2100-10 | 10 | 20 | 21 | 5 | 15.2 | 27.7 | 35.2 |
| 2100-12 | 12 | 22 | 23 | 6 | 15.2 | 26.7 | 34.2 |
| 2100-14 | 14 | 24 | 25 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-15 | 15 | 25 | 26 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-16 | 16 | 26 | 27 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-18 | 18 | 32 | 33 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-20 | 20 | 34 | 35 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-22 | 22 | 36 | 37 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-24 | 24 | 38 | 39 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-25 | 25 | 39 | 40 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-28 | 28 | 42 | 43 | 6 | 26.2 | 36.7 | 44.2 |
| 2100-30 | 30 | 44 | 45 | 7 | 26.2 | 35.7 | 43.2 |
| 2100-32 | 32 | 46 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100-33 | 33 | 47 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100-35 | 35 | 49 | 50 | 8 | 26.2 | 34.7 | 47.2 |
| 2100-38 | 38 | 54 | 56 | 8 | 30.2 | 37.2 | 47.2 |
| 2100-40 | 40 | 56 | 58 | 8 | 30.2 | 37.2 | 47.2 |
| 2100-43 | 43 | 59 | 61 | 8 | 30.2 | 37.2 | 52.2 |
| 2100-45 | 45 | 61 | 63 | 8 | 30.2 | 37.2 | 52.2 |
| 2100-48 | 48 | 64 | 66 | 10 | 30.2 | 35.2 | 50.2 |
| 2100-50 | 50 | 66 | 70 | 10 | 30.2 | 37.7 | 50.2 |
| 2100-53 | 53 | 69 | 73 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-55 | 55 | 71 | 75 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-58 | 58 | 78 | 78 | 10 | 33.2 | 42.7 | 60.2 |
| 2100-60 | 60 | 80 | 80 | 12 | 33.2 | 40.7 | 58.2 |
| 2100-63 | 63 | 83 | 83 | 12 | 33.2 | 40.7 | 58.2 |
| 2100-65 | 65 | 85 | 85 | 12 | 33.2 | 40.7 | 68.2 |
| 2100-68 | 68 | 88 | 90 | 12 | 33.2 | 40.7 | 68.2 |
| 2100-70 | 70 | 90 | 92 | 12 | 33.2 | 48.2 | 68.2 |
| 2100-75 | 75 | 99 | 97 | 12 | 40.2 | 48.2 | 68.2 |
| 2100-80 | 80 | 104 | 105 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-85 | 85 | 109 | 110 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-90 | 90 | 114 | 115 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-95 | 95 | 119 | 120 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-100 | 100 | 124 | 125 | 14 | 40.2 | 52.7 | 77.7 |
| نوع الختم | سلسلة 2100 |
| حجم العمود | الحجم الكامل ((10-100mm) |
| الحرارة | -20 درجة إلى 120 درجة |
| الضغط | لا تتجاوز 1.8MPa |
| السرعة | ما يصل إلى 15m/s |
| الوجه | SIC,TC |
| مقعد | الكربون، السيك، تي سي |
| الايلاستومير | (إن بي آر) ، (إيه بي دي إم) ، (فيتون) |
| الربيع | SS304 SS316 |
| قطع معدنية | SS304 SS316 |
التحضير:
1عمود خارجية القطر داخل التسامح +-0.05mm
2. إفراز العمود <0.1 ملم
3. طوف نهاية العمود <0.13mm
4لا يوجد حواف حادة على العمود فوق الحلقة
ملاحظة:
أثناء التثبيت، لا خدش أو تلف الخاتم. إذا كان أي شيء تالف، يرجى الاتصال بنا لاستبدال واحدة جديدة.
التثبيت في الهياكل:
1. يتم تنظيف مجموعة كاملة من أغلفة الخرطوشات و تم اختبار التسرب بدقة قبل البيع.من أجل تجنب التلف، لا تفكيك وتنظيف الأجزاء مرة أخرى قبل إصلاحها.
2 مساحة التركيب بين الختم والعمود هي dl h6 0.8يجب أن يكون القطر الخارجي للعمود في موقع المسمار أصغر بمقدار 0.2 ملم،مقاومة المسمار أكثر من اللازم.
3ضع سدادة الخرطوشة في غرفة المضخة، ثم:
ج: تشديد أربعة محاور من المسامير، وضمان الوسط الذي يؤدي إلى فتحة "G" في الموقف العلوي
ب: تشديد أربعة المسامير وضبط غطاء العمود على العمود.
ج: إزالة أربع لوحات مقياس. يرجى الاحتفاظ بها وسيتم استخدامها في التثبيت في المستقبل
تفكيك.
D: قم بتوصيل أنبوب الرصاص المتوسط مع فتحة "G" من أجل إبعاد حرارة الاحتكاك
غسل غرفة الختم عند تشغيل المضخة.
ملاحظة:
قبل الانتهاء من التثبيت، كان يدير العمود يدوياً للتحقق من الدوران، ولم يتمكن من الدوران بسلاسة، فقد تم تركيب الختم بشكل غير صحيح.
