تفاصيل المنتج:
|
| ختم مضخة فرانكلين: | ختم المحرك | النوع: | ربيع واحد، متعدد الربيع |
|---|---|---|---|
| الكلمة الرئيسية: | ختم آلي | صناعة المعدات الأولية: | عشاء |
| حلقة ثابتة: | ح، كربيد السيليكون | إلى عن على: | ختم السيارات |
| حلقة دوارة: | الكربون، كربيد السيليكون، Tc | ||
| إبراز: | M74 ختم المضخة الكيميائية,M74D ختم المضخة الكيميائية,ختم مضخة كيميائية ذات ربيع واحد,M74D Chemical Pump Seal,Single Spring Chemical Pump Seal |
||
للأسطوانات العادية
أغلاق مزدوج
غير متوازنة
ربيعات متعددة دوارة
مستقل عن اتجاه الدوران
مفهوم الختم على أساس مجموعة M7
الاختلاف مع خرطوم الضخ متاح (M74F-D)

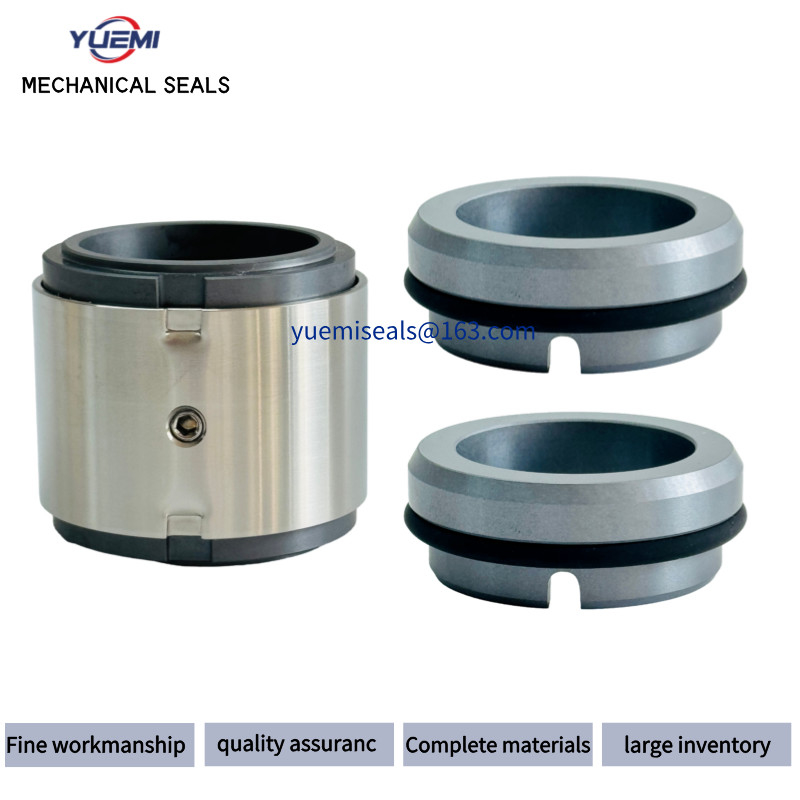

نموذج الختم الميكانيكي M74D يمكن أن يحل محل BG M74D، والذي يستخدم على نطاق واسع للمضخات الصناعية.
المواد المعتادة المزيّدة تشمل SIC/RESIN CARBON/NBR/SS304،sic/sic/nbr/ss304،tc/tc/nbr/ss316 وهلم جرا.
يمكننا أيضاً إجراء تغييرات حسب متطلبات العملاء أو تصميم نوع جديد تماماً من الختم الميكانيكي لتلبية احتياجات العملاء.
| السلسلة الميكانيكية O-Ring ظروف التشغيل: درجة الحرارة: -20 درجة مئوية + 180 درجة مئوية الضغط: ≤2.5MPa السرعة: ≤15m/s نوع المقعد: المعيار: YMG92 البديل: YMG9,YMG4,YMG6 |
المواد: الحلقة الثابتة: V1,Q2,Q1,U2,B,A الحلقة الدوارة:B،A،Q1،Q2 ،U2 الختم الثانوي:P,E,V,M1,M2 الرباعيات والأجزاء المعدنية: F,G,M |
| 1التطبيقات:التطبيقات:المياه النظيفة، مياه الصرف الصحي، الزيت والسوائل الأخرى المآكلة بشكل معتدل. | |
| حجم الختم d(mm) |
d3 | d6 | d7 | d8 | 1 | 3 | 8 | 1 9 | مكس |
| 18 | 33 | 27 | 33 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 20 | 35 | 29 | 35 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 22 | 37 | 31 | 37 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 24 | 39 | 33 | 39 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 25 | 40 | 34 | 40 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 28 | 43 | 37 | 43 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 30 | 45 | 39 | 45 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 32 | 47 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 33 | 48 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 35 | 50 | 44 | 50 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 38 | 55 | 49 | 56 | 4 | 69.0 | 41 | 22.0 | 14.0 | M6 |
| 40 | 57 | 51 | 58 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 43 | 60 | 54 | 61 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 45 | 62 | 56 | 63 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 48 | 65 | 59 | 66 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 50 | 67 | 62 | 70 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 53 | 70 | 65 | 73 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 55 | 72 | 67 | 75 | 4 | 73.0 | 43 | 23.0 | 15.0 | M8 |
| 58 | 79 | 70 | 78 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 60 | 81 | 72 | 80 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 63 | 84 | 75 | 83 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 65 | 86 | 77 | 85 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 68 | 89 | 81 | 90 | 4 | 91.0 | 55 | 26.0 | 18.0 | M8 |
| 70 | 91 | 83 | 92 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 75 | 99 | 88 | 97 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 80 | 104 | 95 | 105 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 85 | 109 | 100 | 110 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 90 | 114 | 105 | 115 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 95 | 119 | 110 | 120 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
| 100 | 124 | 115 | 125 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
