تفاصيل المنتج:
|
| النموذج: | 560 د-30/35 | مقعد: | سيراميك ، كربيد ، ح |
|---|---|---|---|
| وجه: | فيتامين سي سي سي | استخدام: | متوازن |
| الكلمات الرئيسية: | غطاء المضخة | قطع معدنية: | SS304 ، SS316 |
| غطاء المضخة: | الختم المزدوج | ||
| إبراز: | YUEMI الختم الميكانيكي المتوازن,560d30/35 الختم الميكانيكي المتوازن,560d30/35 Balanced mechanical seal |
||
| قطر العمود | 13... 50 ملم (0.51 "... 1.96 ") |
| الضغط | d ≤19 mm: 2 bar (29 PSI) ، d ≥ 20 mm: 3 bar (44 PSI) ، فراغ... 0.1 bar (1.45 PSI) |
| الحرارة | -20 °C... +70 °C (-4 °F... 158 °F) |
| سرعة الانزلاق | 5 متر/ثانية (16 قدم/ثانية) |
| الحركة المحورية | ±1.0 ملم |
| وجه الفقمة | الراتنج الكربوني المغطى بالجرافيت (B) ، كربيد السيليكون (Q1 ، Q2) |
| مقعد | أكسيد الألومنيوم (V) ، كربيد السيليكون (Q1، Q2) |
| الايلاستومير | NBR (P) |
| أجزاء معدنية | فولاذ CrNi (F) |

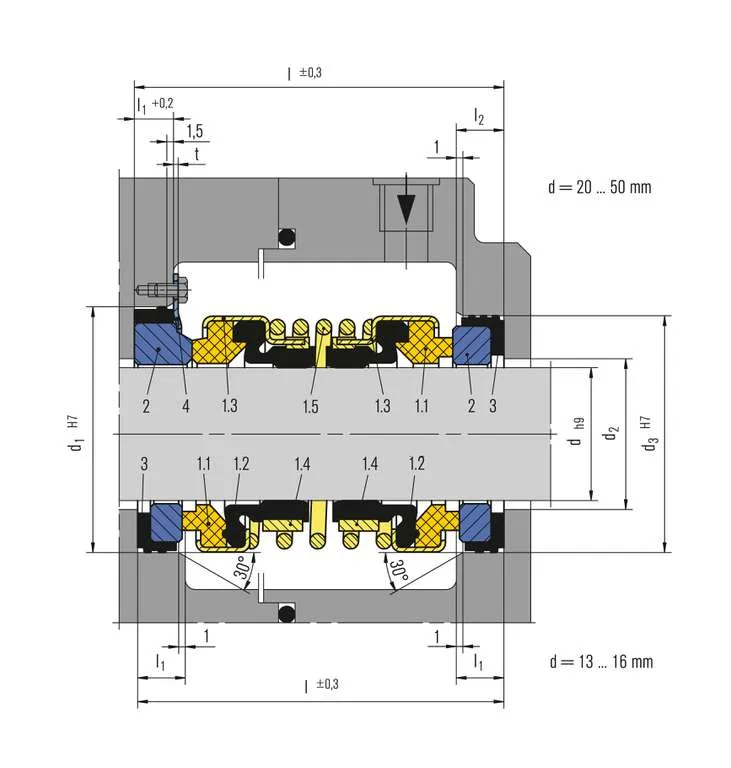

| البند | الوصف |
|---|---|
| 1.1 | وجه الفقمة |
| 1.2 | Bellows |
| 1.3 | طوق الربيع |
| 1.4 | طوق القيادة |
| 1.5 | الربيع |
| 2 | مقعد |
| 3 | غطاء الزاوية |
| 4 | غسالة |
| د | d1 | d2 | d3 | d4 | d5 | أنا | 1 | l2 | 3 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 17 | 25 | - | - | 36 | 5 | - | - |
| 14 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 15 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 16 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 20 | 44 | 23 | 38 | 60 | 72 | 49 | 7 | 7 | 1.0 |
| 25 | 50 | 28 | 44 | 60 | 72 | 51 | 7 | 7 | 1.0 |
| 30 | 57 | 33 | 50 | 70 | 82 | 59 | 9 | 8 | 1.0 |
| 35 | 64 | 38 | 58 | 80 | 94 | 61 | 9 | 9 | 1.2 |
| 40 | 70 | 43 | 64 | 85 | 100 | 64.5 | 11 | 9 | 1.2 |
| 45 | 70 | 48 | 66 | 90 | 105 | 65 | 10 | 9 | 1.0 |
| 50 | 80 | 53 | 72 | 95 | 109 | 69.5 | 10 | 9 | 1.2 |
