تفاصيل المنتج:
|
| حلقة ثابتة: | Sic/Car TC/TC | الأبعاد: | تعتمد على النموذج الخاص بك |
|---|---|---|---|
| الخدمة: | خدمة صانعي القطع الاصلية | وقت التنفيذ: | بسرعة إلى السفينة |
| درجة حرارة العمل: | -20 180 ℃ | نوع الأختام: | 108U |
| إلى عن على: | مضخة المياه للسيارة | السرعة الخطية: | ≤ 12 م/ث |
| إبراز: | مضخة حمام السباحة السبا الختم الميكانيكي,الختم الميكانيكي من نوع جون كرين,حلقة الختم الميكانيكية أحادية الزنبرك,John Crane Type Mechanical Seal,Single Spring Mechanical Seal |
||
| معلومات عن المنتج | ||

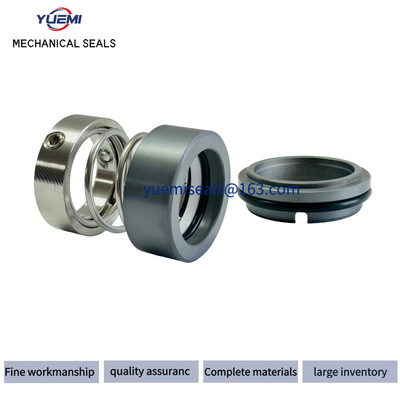

| اسم المنتج | الختم الميكانيكي | |
| النوع | 108U | |
| حدود التشغيل | المعيار | DIN24960 |
| الضغط | ≤1.0MPa | |
| الحرارة | -20-180 درجة مئوية | |
| السرعة | ≤15m/s | |
| متوسطة | المياه والصرف الصحي، مياه البحر، النفط، الحمض، المذيب العضوي، الحمض البلورية، الحمض الغير عادي، القلي، الملح، السائل المتآكل، السائل غير المتآكل، الخ | |
| المواد |
مادة الوجه الثابت |
Ca (غرافيت الكربون) |
| سيك (كربيد السيليكون) | ||
| سير (سيراميك) | ||
| TC (Tكربيد الغستين) | ||
|
مادة الوجه الدوار |
Ca (غرافيت الكربون) | |
| سيك (كربيد السيليكون) | ||
| سير (سيراميك) | ||
| TC (Tكربيد الغستين) | ||
|
مادة الختم الثانوية |
الـ NBR | |
| FKM ((VT) | ||
| EPDM | ||
| PTFE | ||
| مكون معدني | SS304 | |
| SS316 | ||
الخصائص الهيكلية نهاية واحدة ورأس واحد ، غير متوازن ، اتجاه دوران ثابت ومحرك لفائف الربيع. الهيكل المحرك لفائف الربيع له اتجاه دوران ثابت.هيكل هذا الختم بسيط والتكلفة منخفضةهذا العنصر الختم له استخدام واسع وهو مستقر وموثوق به.
نطاق التطبيق: تستخدم على نطاق واسع في هندسة البتروكيماويات، وتكرير النفط، ومعالجة الكيماويات، والألياف الكيميائية، ومعالجة المياه والنقل الكيميائي.
| النموذج | D1 | D3 | D7 | (ل) | L3 | L4 |
| 108-8 | 8 | 15.8 | 21 | 19 | 13.5 | 5 |
| 108-9 | 9 | 20 | 21 | 20 | 15 | 5 |
| 108-10 | 10 | 20 | 21/22 | 20 | 15 | 5 |
| 108-11 | 11 | 20 | 23 | 20 | 15 | 5 |
| 108-12 | 12 | 22 | 23/24/26 | 20/21 | 15/16 | 5 |
| 108-14 | 14 | 24.5 | 25/26/28 | 21/25 | 16/20 | 5 |
| 108-15 | 15 | 26.5 | 27/28/30 | 25 | 20/19 | 5.0/60 |
| 108-16 | 16 | 26.5 | 27/28/30 | 25 | 20/19 | 5.0/60 |
| 108-17 | 17 | 32 | 33/35 | 25 | 20 | 5 |
| 108-17T | 17 | 2 | 28 | 25 | 19.5 | 5.5 |
| 108-18 | 18 | 32 | 33 | 25 | 20 | 5 |
| 108-19 | 19 | 34 | 35 | 25 | 20 | 5 |
| 108-20 | 20 | 34 | 35/36 | 25 | 20 | 5 |
| 108-22 | 22 | 37 | 37 | 28 | 22.5/22 | 5.5/6 |
| 108-22T | 22 | 35 | 36 | 25 | 20 | 5 |
| 108-24 | 24 | 39 | 40/41 | 32/35/37 | 24 / 27 / 29 | 8 |
| 108-25 | 25 | 39 | 40/41/41.8 | 32/35/37 | 24 / 27 / 29 | 8 |
| 108-28 | 28 | 45 | 45/46 | 35/37 | 27.5/29.5 | 8 |
| 108-30 | 30 | 45 | 45/46 | 35/37 | 27.5/29.5 | 8 |
| 108-35 | 35 | 50.5 | 50 | 37 | 28.5 | 8 |
| 108-40 | 40 | 57.5 | 58 | 40 | 31 | 8.5 |
| 108-45 | 45 | 62.5 | 63 | 40 | 31.5 | 8.5 |
| 108-50 | 50 | 71 | 70 | 45 | 35.5 | 9.5 |
| 108-55 | 55 | 75.5 | 75 | 45 | 35.5 | 9.5 |
