تفاصيل المنتج:
|
| Seals Type: | MG912 | Operating Conditions: | Dry Running, Wet Running |
|---|---|---|---|
| Sealing Direction: | Unidirectional, Bidirectional | For: | Eagle Bg |
| Seal Faces: | SIC/SIC - CAR/CER | Spring Material: | Stainless Steel |
| Mounting Type: | Direct Replacement | Shaft Size: | Full Size or Customized |
| إبراز: | الختم الآلي,الختم الميكانيكي متعدد الربيع,المضخات الختم الميكانيكي,Multiple Spring Mechanical Seal,Pumps Mechanical Seal |
||
ظروف التشغيل:
الهيكل: نهاية واحدة
الضغط: الأختام الميكانيكية منخفضة الضغط
السرعة: السرعة المنخفضة الختم الميكانيكي
درجة الحرارة: درجة حرارة سيئة الختم الميكانيكي
الأداء: ارتداء
المعيار: DIN24960, ISO3069, GB6556, EN12756
رقم الطراز: MG9، MG912
التوازن: غير متوازن
المواصفات: القطر الداخلي: 10 إلى 100 مم
قدرات الأداء
|

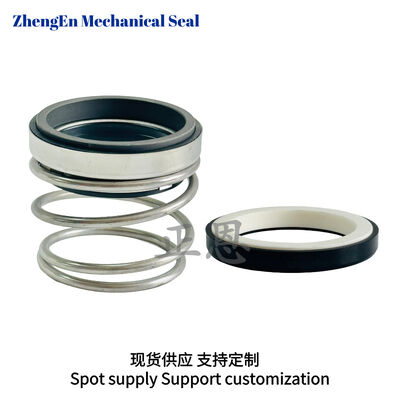

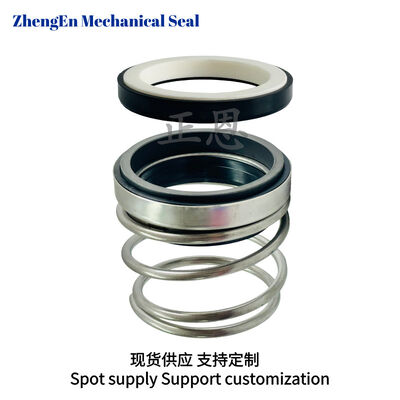

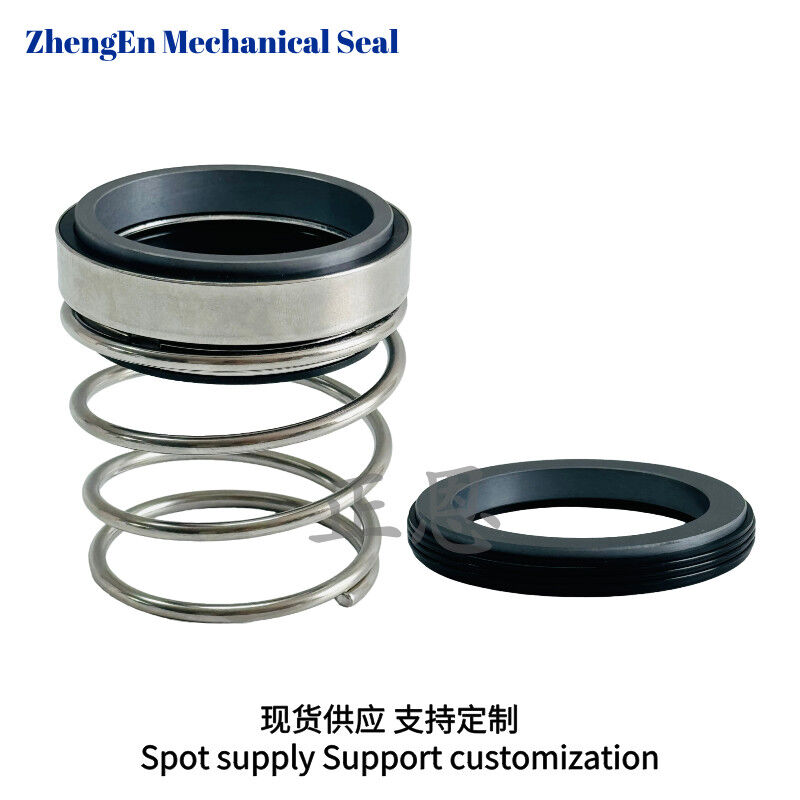

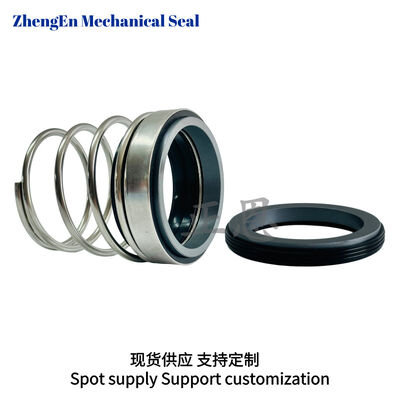

MG912 الختم الميكانيكي
|
||
|
ظروف التشغيل
|
الحجم
|
المواد
|
|
الحرارة:
-40 درجة مئوية إلى 200 درجة مئوية اعتماداً على الايستومر
|
10mm إلى 100mm،
|
الوجه: الكربون، SiC، TC
|
|
الضغط: يصل إلى 25 بار
|
مقعد: السيراميك، SiC، TC
|
|
|
السرعة: تصل إلى 20 متر/ثانية
|
الإلاستومر:NBR، EPDM، FKM
|
|
|
نهاية اللعب / العائمة العائمة: ± 1.0mm
|
المعادن الأخرى
|
|
الختم الميكانيكي MG912/D1-G60 سلسلة |
|
|
الحرارة
|
-20 درجة مئوية إلى 200 درجة مئوية، اعتمادا على الايستومر
|
|
الضغط
|
ما يصل إلى 25 بار
|
|
السرعة
|
ما يصل إلى 20 متر/ثانية
|
|
الأحجام
|
10-90mm أو مخصصة |
|
الوجه
|
الكربون، SiC، TC
|
|
مقعد
|
سي سي، تي سي
|
|
حلقات O
|
NBR، EPDM، VITON، Aflas، Kalrez، Chemraz الخ
|
|
الربيع
|
SS304، SS316
|
|
قطع معدنية
|
SS304، SS316
|
MG912 الختم الميكانيكي لمضخات المياه النظيفة ومضخات الدورة الدموية ومضخات الفراغ
الخصائص الهيكلية: نهاية واحدة ، غير متوازنة ، اتجاه مستقل للدوران ، ناقل نقل مطاطي.
هذا المكون له بنية صغيرة مع التوافق الجيد وسهولة التثبيت.
التصميم المطاطي يمنع الإمكانية من التدفق الإشعاعي بحيث تزيد من قابلية العائمة للخاتم الدوار.
نطاق التطبيق: تستخدم على نطاق واسع في مضخات الطرد المركزي، مضخات الأنابيب، مضخات مياه الصرف الصحي، المحركات الغوصية، مضخات المسامير، معدات الفراغ وغيرها من الأجهزة الدوارة لمعالجة مياه الصرف الصحي، إمدادات المياه في المدينة،الهندسة الكيميائية، الصيدلية، معالجة الغذاء، وصناعة الورق..
هذا المنتج يمكن أن يكون بديلاً عن المنتجات المماثلة من Eagle Bg
| النموذج | d1 | d3 | d7 | 1 | 3 |
| MG912-20 | 20 | 32 | 35 | 37.5 | 7.5 |
| MG912-22 | 22 | 33.5 | 37 | 37.5 | 7.5 |
| MG912-24 | 24 | 37 | 39 | 40 | 7.5 |
| MG912-25 | 25 | 38 | 40 | 40 | 7.5 |
| MG912-28 | 28 | 41 | 43 | 42.5 | 7.5 |
| MG912-30 | 30 | 43 | 45 | 42.5 | 7.5 |
| MG912-32 | 32 | 45 | 48 | 42.5 | 7.5 |
| MG912-33 | 33 | 46 | 48 | 42.5 | 7.5 |
| MG912-35 | 35 | 48 | 50 | 42.5 | 7.5 |
| MG912-38 | 38 | 52.5 | 56 | 45 | 9 |
| MG912-40 | 40 | 55.5 | 58 | 45 | 9 |
| MG912-45 | 45 | 60.5 | 63 | 45 | 9 |
| MG912-48 | 48 | 64 | 66 | 45 | 9 |
| MG912-50 | 50 | 66 | 70 | 47.5 | 9.5 |
| MG912-53 | 53 | 69 | 73 | 47.5 | 11 |
| MG912-55 | 55 | 71 | 75 | 47.5 | 11 |
| MG901-1 1/8" | 28.575 | 41 | 44.45 | 52.37 | 11.1 |
| MG901-1 3/8" | 34.925 | 48 | 50.8 | 53.95 | 11.1 |
| MG901-1 1/2' | 38.1 | 52.5 | 54 | 53.95 | 11.1 |
| MG901-1 3/4" | 44.45 | 60.5 | 63.5 | 63.5 | 12.7 |
