تفاصيل المنتج:
|
| مادة الفولاذ المقاوم للصدأ: | SS304.SS316 | رقم النموذج: | 551 |
|---|---|---|---|
| قياسي أو غير قياسي: | معيار | مراقبة الجودة: | تحكم بنسبة 100% |
| وقت التنفيذ: | في المخزون | الحزمة: | حزمة التصدير القياسية |
| خدمة صانعي القطع الاصلية: | متاحة | الأصل: | قوانغتشو، الصين |
| منطقة التصدير: | في جميع أنحاء العالم | العلامة: | YUEMI |
| الأسلوب: | قابلة للتخصيص |
متوسط: الزيت، الماء، الحمض الضعيف، القلي، والمذيبات العضوية.
التخصيص: تغييرات المواد للحصول على معايير تشغيل أخرى ممكنة. اتصل بنا مع متطلباتك
| الحجم d ((ملم) | d3 | BT | G4 | مجموعة التسعة | G6 | |||||||||
| d7 | 1 | 3 | d7 | 1 | 3 | d7 | d8 | 1 | 3 | d7 | 1 | 3 | ||
| 8 | 18 | 17.1 | 15 | 5.5 | 19.2 | 11.9 | 7.0 | |||||||
| 10 | 19 | 18.1 | 15 | 5.5 | 19.2 | 15.5 | 6.6 | 21 | 3 | 15.5 | 10 | 21 | 15.5 | 6.6 |
| 11 | 20 | 20.6 | 18 | 5.5 | ||||||||||
| 12 | 21 | 20.6 | 18 | 5.5 | 21.6 | 16.0 | 5.6 | 23 | 3 | 16.0 | 10 | 23 | 16.0 | 6.6 |
| 13 | 22 | 23.0 | 22 | 6.0 | ||||||||||
| 14 | 23 | 23.1 | 22 | 6.0 | 24.6 | 16.5 | 5.6 | 25 | 3 | 16.5 | 10 | 25 | 16.5 | 6.6 |
| 15 | 24 | 26.9 | 22 | 7.0 | 24.6 | 18.0 | 6.6 | |||||||
| 16 | 26 | 26.9 | 23 | 7.0 | 28.0 | 18.0 | 7.5 | 27 | 3 | 18.0 | 10 | 27 | 18.0 | 6.6 |
| 17 | 26 | 26.9 | 23 | 7.0 | ||||||||||
| 18 | 29 | 30.9 | 24 | 8.0 | 30.0 | 19.5 | 8.0 | 33 | 3 | 19.5 | 11.5 | 33 | 19.5 | 7.5 |
| 19 | 31 | 30.9 | 25 | 8.0 | 35.0 | 22.0 | 7.5 | |||||||
| 20 | 31 | 30.9 | 25 | 8.0 | 35.0 | 22.0 | 7.5 | 35 | 3 | 22.0 | 11.5 | 35 | 22.0 | 7.5 |
| 22 | 33 | 35.4 | 25 | 8.0 | 35.0 | 21.5 | 7.5 | 37 | 3 | 21.5 | 11.5 | 37 | 21.5 | 7.5 |
| 23 | 36 | 35.4 | 27 | 8.0 | ||||||||||
| 24 | 35 | 35.4 | 27 | 8.0 | 38.0 | 23.5 | 7.5 | 39 | 3 | 23.5 | 11.5 | 39 | 23.5 | 7.5 |
| 25 | 36 | 38.2 | 27 | 8.5 | 38.0 | 26.5 | 7.5 | 40 | 3 | 26.5 | 11.5 | 40 | 26.5 | 7.5 |
| 26 | 37 | 38.2 | 27 | 8.5 | 40.0 | 26.5 | 8.0 | |||||||
| 28 | 40 | 43.3 | 29 | 9.0 | 42.0 | 26.5 | 9.0 | 43 | 3 | 26.5 | 11.5 | 43 | 26.5 | 7.5 |
| 30 | 43 | 43.3 | 30 | 9.0 | 45.0 | 26.5 | 10.5 | 45 | 3 | 26.5 | 11.5 | 45 | 26.5 | 7.5 |
| 32 | 46 | 43.3 | 30 | 9.0 | 48.0 | 28.5 | 10.5 | 48 | 3 | 28.5 | 11.5 | 48 | 28.5 | 7.5 |
| 33 | 47 | 53.5 | 39 | 11.5 | 28.5 | 28.5 | ||||||||
| 34 | 48 | 53.5 | 39 | 11.5 | ||||||||||
| 35 | 49 | 53.5 | 39 | 11.5 | 52.0 | 28.5 | 11 | 50 | 3 | 28.5 | 11.5 | 50 | 28.5 | 7.5 |
| 36 | 50 | 53.5 | 39 | 11.5 | ||||||||||
| 38 | 53 | 60.5 | 39 | 11.5 | 55.0 | 33.5 | 10.3 | 56 | 4 | 33.5 | 14.0 | 56 | 33.5 | 9.0 |
| 40 | 56 | 60.5 | 39 | 11.5 | 58.0 | 36.0 | 10.8 | 58 | 4 | 36 | 14.0 | 58 | 36.0 | 9.0 |
| 42 | 59 | 60.5 | 39 | 11.5 | 62.0 | 38.5 | 12.0 | |||||||
| 43 | 59 | 60.5 | 39 | 11.5 | 62.0 | 38.5 | 12.0 | 61 | 4 | 38.5 | 14.0 | 61 | 38.5 | 9.0 |
| 44 | 60 | 65.5 | 41 | 11.5 | ||||||||||
| 45 | 61 | 65.5 | 41 | 11.5 | 64.0 | 39.5 | 11.6 | 63 | 4 | 39.5 | 14.0 | 63 | 39.5 | 9.0 |
| 48 | 64 | 65.5 | 41 | 11.5 | 68.4 | 46.0 | 11.6 | 66 | 4 | 46.0 | 14.0 | 66 | 46.0 | 9.0 |
| 50 | 66 | 72.5 | 45 | 11.5 | 69.3 | 45.0 | 11.6 | 70 | 4 | 45.0 | 15.0 | 70 | 45.0 | 9.5 |
| 53 | 69 | 73 | 4 | 47.0 | 15.0 | 70 | 47.0 | 9.5 | ||||||
| 55 | 71 | 72.5 | 47 | 11.5 | 75.4 | 49.0 | 13.3 | 75 | 4 | 49.0 | 15.0 | 75 | 49.0 | 11.0 |
| 58 | 76 | 78.4 | 55.0 | 13.3 | 78 | 4 | 55.0 | 15.0 | 78 | 55.0 | 11.0 | |||
| 60 | 78 | 79.3 | 49 | 11.5 | 80.4 | 55.0 | 13.3 | 80 | 4 | 55.0 | 15.0 | 80 | 55.0 | 11.0 |
| 63 | 83 | 83 | 4 | 55.0 | 15.0 | 83 | 55.0 | 11.0 | ||||||
| 65 | 84 | 84.5 | 51 | 11.5 | 85.4 | 55.0 | 13.0 | 85 | 4 | 55.0 | 15.0 | 85 | 55.0 | 11.0 |
| 68 | 88 | 91.5 | 55.0 | 13.7 | 90 | 4 | 55.0 | 18.0 | 90 | 55.0 | 11.3 | |||
| 70 | 90 | 89.5 | 51 | 11.5 | 92.0 | 57.0 | 13.0 | 92 | 4 | 57.0 | 18.0 | 92 | 57.0 | 11.3 |
| 75 | 98 | 94.5 | 57 | 11.5 | 99.0 | 62.0 | 14.0 | 97 | 4 | 62.0 | 18.0 | 97 | 62.0 | 11.3 |
| 80 | 100 | 99.5 | 59 | 11.5 | 104.0 | 61.8 | 15.0 | 105 | 4 | 61.8 | 18.2 | 105 | 61.8 | 12.0 |
الخصائص الأساسية
الهيكل: نهاية واحدة
الضغط: الأختام الميكانيكية منخفضة الضغط
السرعة: السرعة العامة الختم الميكانيكي
درجة الحرارة: درجة الحرارة العامة الختم الميكانيكي
الأداء: ارتداء
المعيار: DIN24960, ISO3069, GB6556
رقم النموذج: 551، 551A، BT-RN
التوازن: غير متوازن
المواصفات: القطر الداخلي: 10mm إلى 55mm
وصف مفصل للمنتج

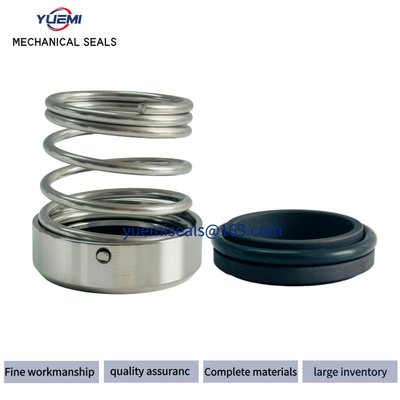

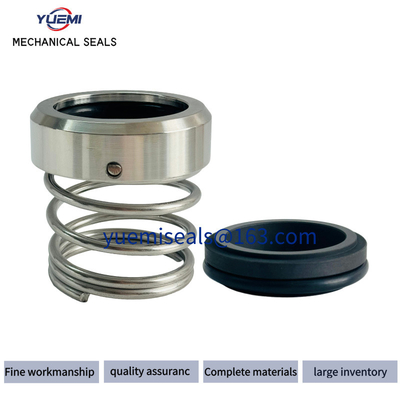

BESTSEAL النوع 551 551A الختم الميكانيكي الرئيسي لضخات المياه ومضخات التحكم في درجة الحرارة ومضخات الفراغ ومضخات النفط المبادلة للحرارة
الخصائص الهيكلية: نهاية واحدة ، غير متوازنة ، ربيع مخروط ، اتجاه التناوب المعتمد ، نقل الربيع. هذا المكون الختم له بنية بسيطة ،التوافق العالي والأداء المستقر مع تعويض الربيع العظيم.
المعايير الصناعية: DIN24960, ISO3069, GB6556
نطاق التطبيق: تستخدم على نطاق واسع في مضخات المياه ومضخات التحكم في درجة الحرارة ومضخات الفراغ ومضخات النفط المبادلة للحرارة. تستخدم بشكل رئيسي في مجال الجلد ومعالجة مياه الصرف الصحي والبلاستيكو صناعة آلات الغذاءهذا المنتج يمكن أن يكون بديلاً عن المنتجات المماثلة مثل جون كرين نوع 551 أو إيغل برغمان BT-RN.
